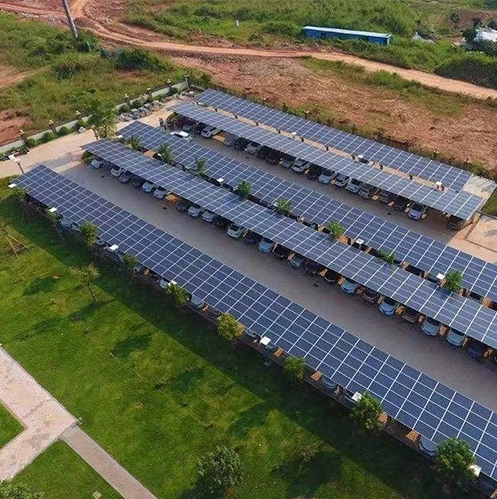

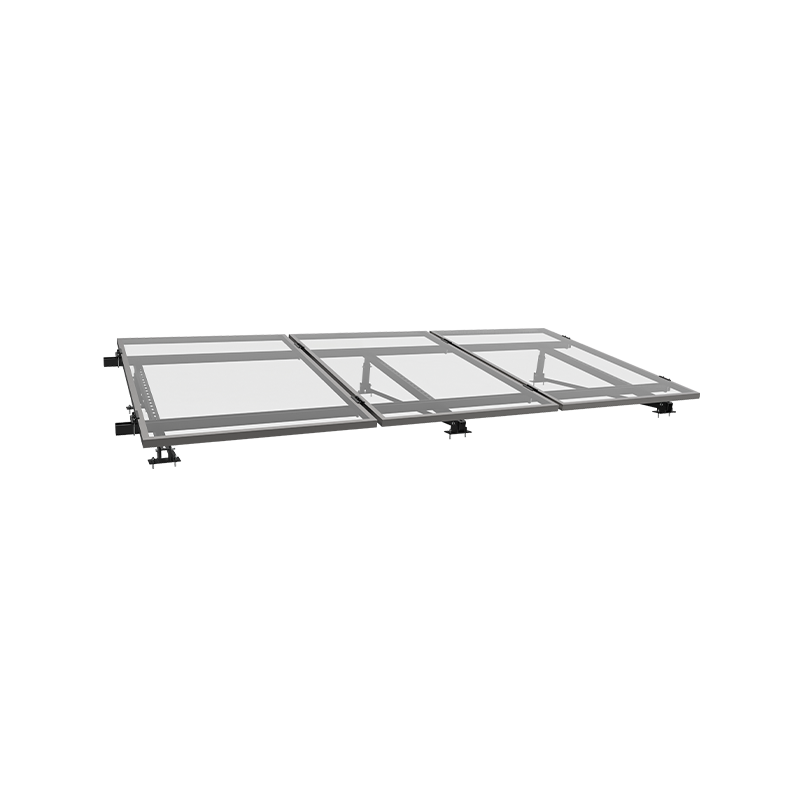

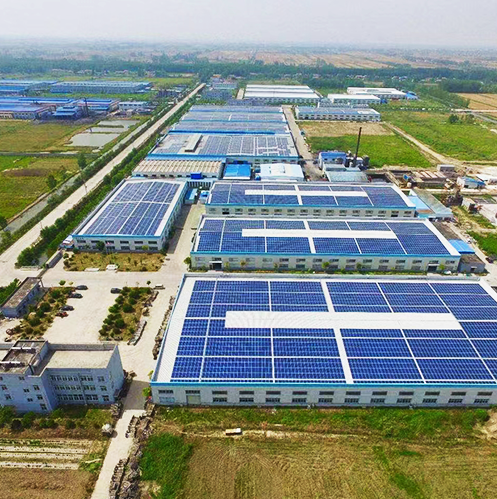

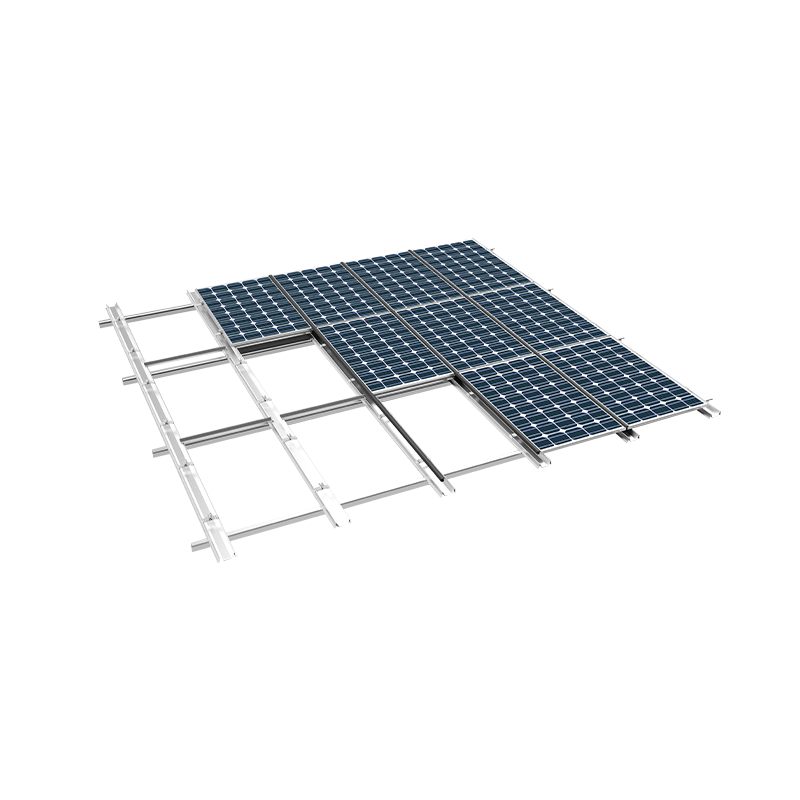

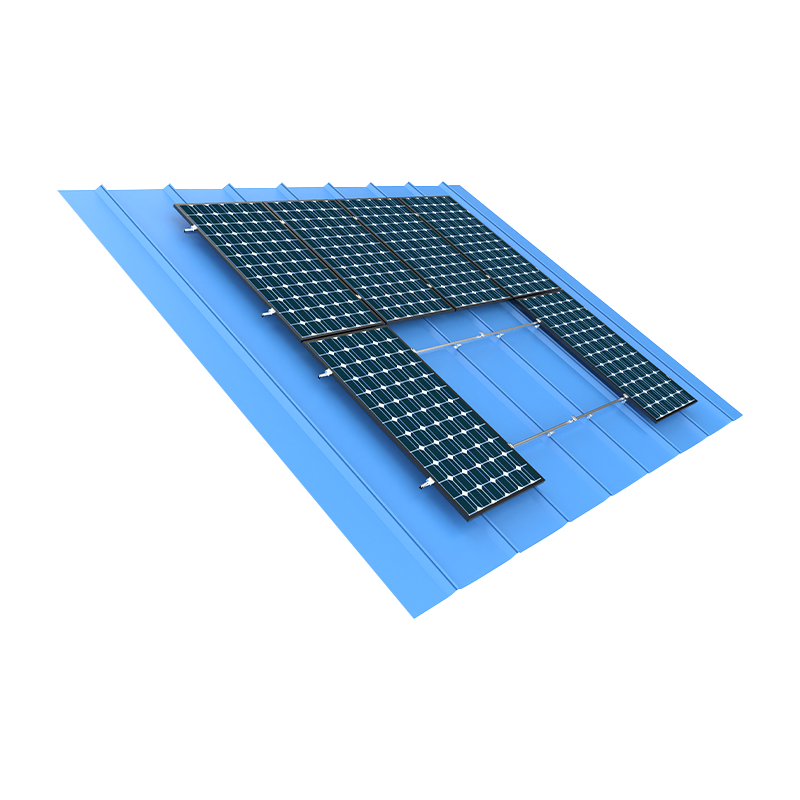

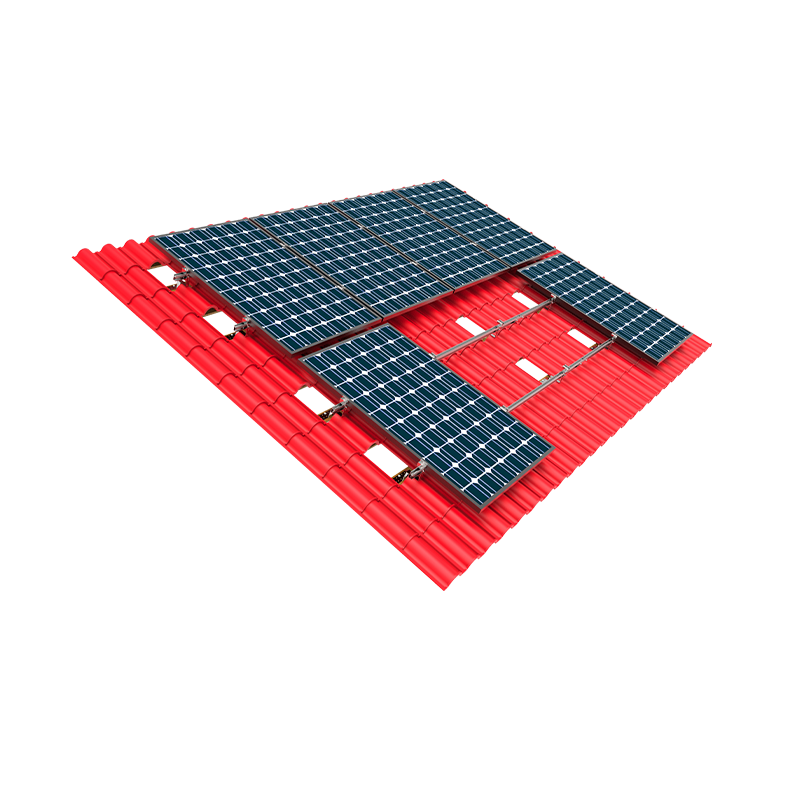

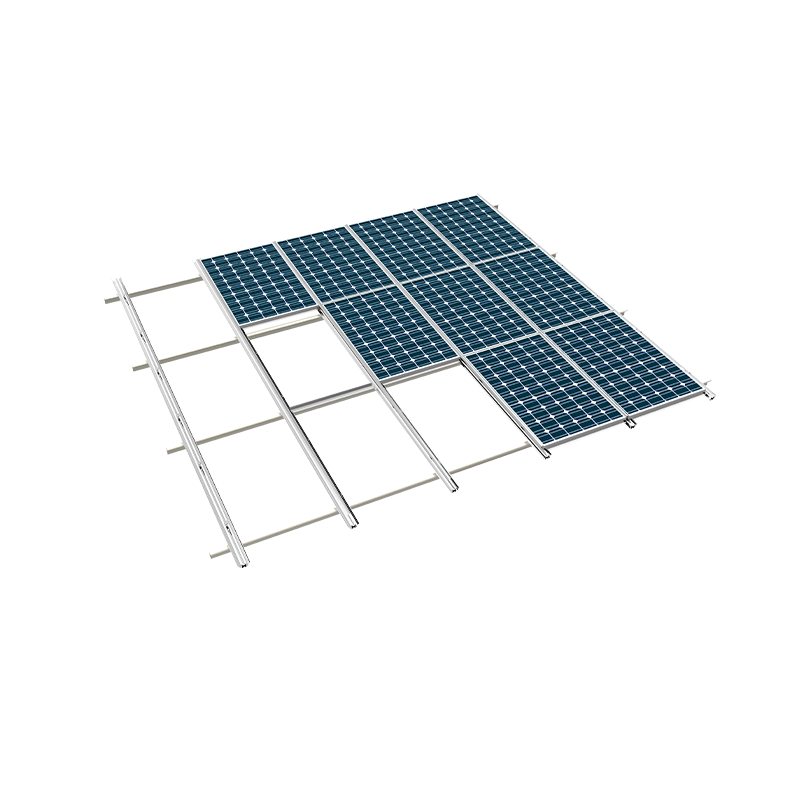

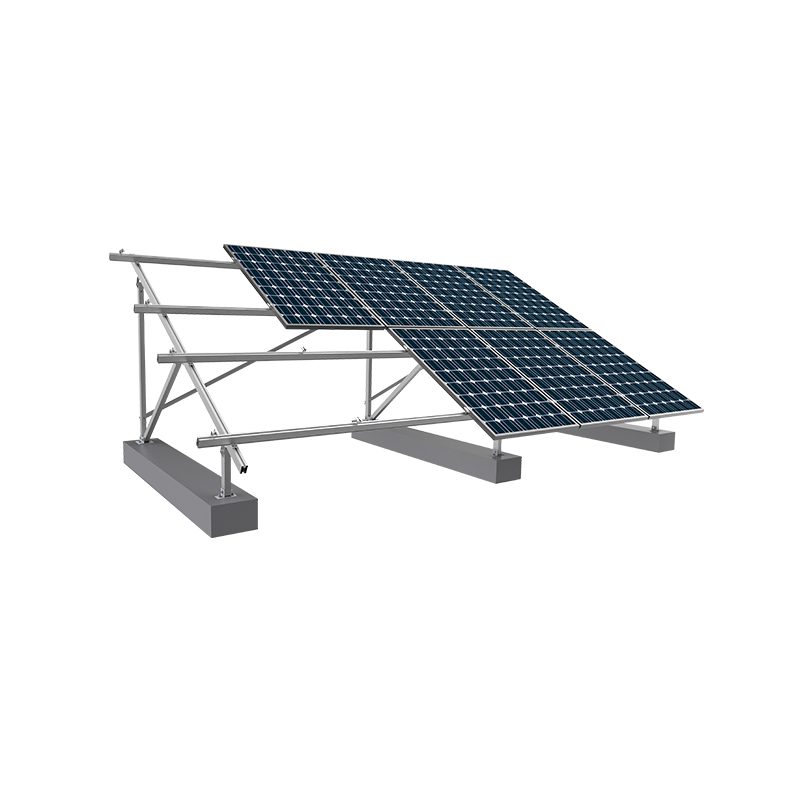

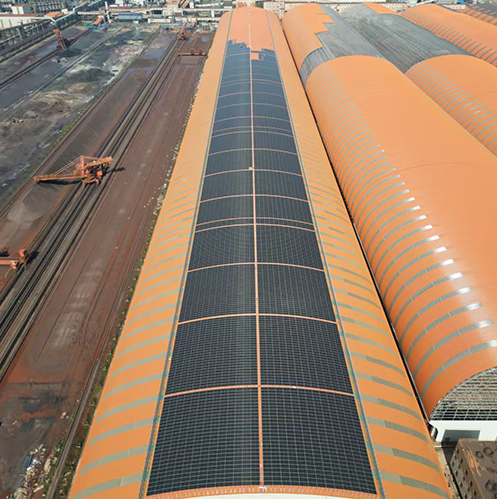

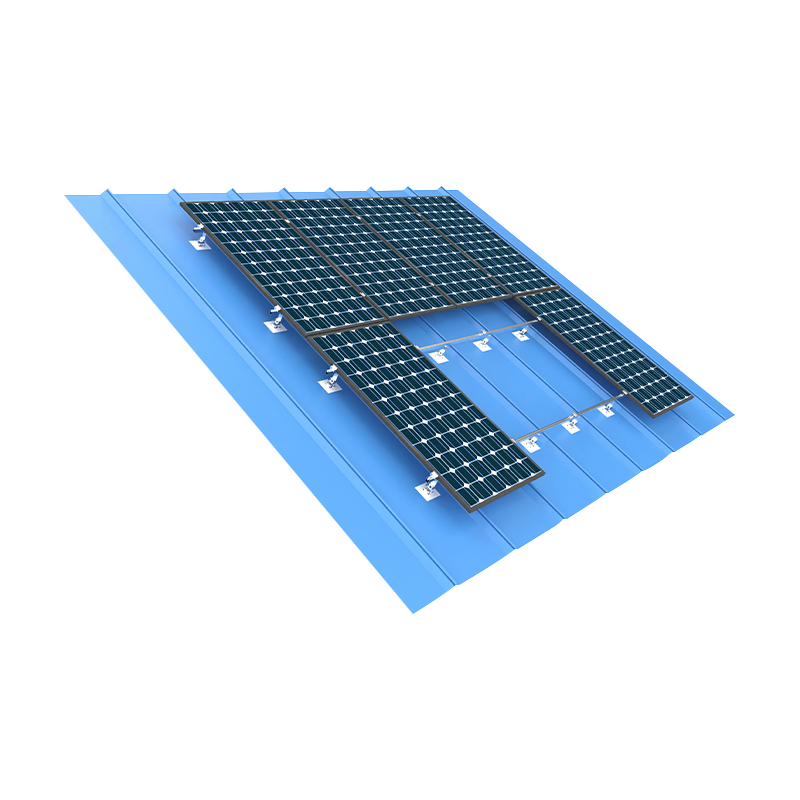

Die kurze Antwort: das Beste Solarmontagesystem auf dem Dach ist das, was genau zu Ihrem Dachmaterial passt – bündig montierte Schienensysteme für Asphaltschindeln und Metalldächer, spezielle Klemmsysteme für Stehfalzmetall, ballastierte Rahmen für flache Gewerbedächer und Ziegelersatzhaken oder -halterungen für Ton- oder Betonziegel. Die Kombination des falschen Montagetyps mit dem falschen Dachmaterial ist die häufigste Ursache für Undichtigkeiten und vorzeitigen Systemausfall. Der folgende Vergleich geht daher jede Option nach Dachtyp, Material und langfristigen Kosten durch, damit Sie die Hardware an Ihr Haus anpassen können und nicht umgekehrt. Warum die Montage von Hardware wichtiger ist, als die meisten Käufer denken Solarmodule selbst sind bemerkenswert standardisiert – die meisten Wohnmodule liegen in einem engen Bereich hinsichtlich Größe, Gewicht und Leistung. Bei der Montage der Hardware gehen die Installationen tatsächlich auseinander und die meisten langfristigen Probleme entstehen. Eine im Jahr 2023 von mehreren US-Installateuren durchgeführte Überprüfung der Solarservice-Anrufe für Privathaushalte ergab, dass etwa 40 % der Leckbeschwerden nach der Installation auf unsachgemäße Anschlussflächen oder inkompatible Montageteile zurückzuführen waren, und nicht auf Paneeldefekte. Die Halterung ist der einzige Teil des Systems, der Windsturm, Wärmeausdehnung, Schneelast und Dachdurchdringung gleichzeitig 25 Jahre oder länger ohne Wartung überstehen muss. Aus diesem Grund ist die Wahl eines Montagesystems keine kosmetische Entscheidung. Sie bestimmt, wie das Dach durchdrungen wird, wie Wasser um jeden Befestigungspunkt herum abfließt, wie viel Gewicht die Struktur trägt und wie leicht die Anlage später gewartet oder entfernt werden kann. 25 Jahre Typische Lebensdauer eines Montagesystems ~3-5% Von den gesamten Installationskosten, die für Regale/Montagen aufgewendet werden 130 Meilen pro Stunde Windauftriebsbewertung für viele zertifizierte Schienensysteme Unterputz-Schienensysteme im Vergleich zu Kipprahmensystemen Der erste große Vergleich bei jeder Dachinstallation besteht darin, ob die Paneele bündig mit der Dachebene abschließen oder in einem festen Winkel geneigt werden sollen. Diese Wahl wird fast ausschließlich von der vorhandenen Dachneigung bestimmt. Unterputz-Schienensysteme Auf geneigten Wohndächern mit einer Neigung zwischen 15 und 40 Grad sind Unterputzschienen die Standardwahl. Parallel zum Dach verlaufen Aluminiumschienen, die in Abständen über Montagefüße befestigt werden, die an der Dachterrasse eingeschweißt und abgedichtet werden. Die Paneele werden an den Schienen befestigt und sitzen nur wenige Zentimeter über den Schindeln oder Metallpaneelen. Dieser Ansatz minimiert den Windwiderstand, hält das visuelle Profil niedrig und nutzt den vorhandenen Dachwinkel für die Energieerzeugung – was in den meisten Breitengraden effizient ist, ohne dass die Struktur komplexer wird. Kipprahmensysteme Flachdächer oder Dächer mit geringer Neigung – wie sie bei Gewerbegebäuden und einigen modernen Wohngebäuden üblich sind – benötigen Neigungsrahmen, um die Paneele in Richtung der Sonne zu neigen, typischerweise zwischen 10 und 30 Grad, je nach Breitengrad. Diese Rahmen werden entweder mechanisch an der Dachterrasse befestigt oder ruhen auf der Oberfläche und werden mit Ballast (Betonblöcke oder Pflastersteine) statt mit Durchdringungen festgehalten. Kipprahmen erzeugen pro Paneel mehr Energie als eine Unterputzmontage auf einem Flachdach, fangen aber auch mehr Wind ein, was bedeutet, dass entweder schwererer Ballast oder eine tiefere Verankerung erforderlich ist. Faktor Unterputzschiene Kipprahmen Beste Dachneigung 15°–40° Flach oder unter 10° Dachdurchdringungen Ja, an jedem Montagefuß Optional (Versionen mit Ballast benötigen keine) Windeinwirkung Niedriges Profil, geringerer Luftwiderstand Höherer Luftwiderstand, mehr Ballast oder Verankerung erforderlich Dachgewicht hinzugefügt Leicht – nur Schienen und Klemmen Schwer, wenn Ballast vorhanden ist; Strukturüberprüfung oft erforderlich Typischer Anwendungsfall Schrägdächer für Wohngebäude Gewerbliche Flachdächer, einige flache Wohndächer Passende Hardware zum Dachmaterial Sobald die Dachneigung den allgemeinen Montagestil bestimmt, bestimmt das Dachmaterial die spezifischen Befestigungsteile. Die meisten Installationsfehler passieren, wenn für ein bestimmtes Material der falsche Aufsatz verwendet wird. Asphaltschindeldächer Dies ist der häufigste Dachtyp für Wohngebäude und lässt sich am besten montieren. Normalerweise heben Installateure eine Schindel an, befestigen einen Montagefuß direkt an einem Sparren oder Dachstuhl und versiegeln ihn, bevor sie die Schindel wieder ablegen. Bei richtiger Ausführung leitet die Einfassung Wasser über die Durchdringung ab, genau wie die ursprüngliche Dacheinfassung, und diese Halterungen können zwei oder drei Dachaustausche überdauern. Stehfalzdächer aus Metall Stehfalzdächer sind, etwas kontraintuitiv, der einfachste Dachtyp für die Solarmontage ohne Dachdurchdringung. Nahtklemmen halten die erhöhten vertikalen Nähte mechanisch fest und verteilen die Last auf das Paneel, ohne dass eine einzige Schraube in die Dachterrasse eindringt. Dadurch wird das Leckagerisiko fast vollständig eliminiert und ist einer der Gründe, warum viele Dachdecker Stehfalzmetall speziell für Hausbesitzer empfehlen, die in Zukunft eine Solaranlage planen. Wellblechdächer oder Metalldächer mit sichtbaren Befestigungselementen Für diese Dächer sind Halterungen erforderlich, die direkt durch die Metallplatte in die darunter liegende Struktur geschraubt werden, wobei an jeder Stelle butylversiegelte Unterlegscheiben verwendet werden. Die Befestigung ist zuverlässig, dringt jedoch in das Dachmaterial ein, sodass der Abstand der Befestigungselemente und die Qualität des Dichtmittels hier wichtiger sind als bei Nahtklemmensystemen. Dächer aus Ton und Betonziegeln Die Montage auf Ziegeldächern ist am arbeitsintensivsten. Es dominieren zwei Ansätze: Ziegelaustauschhalterungen, bei denen ein Ziegelabschnitt entfernt und durch einen solarspezifischen Ziegel oder Haken ersetzt wird, der in die Dachlinie integriert wird, und Ziegelhaken, die über oder unter vorhandenen Ziegeln angebracht werden, ohne diese zu entfernen. Da Ziegel spröde sind, muss bei der Installation besonders auf den Fußgängerverkehr und die Kontaktpunkte der Halterung geachtet werden, um Risse zu vermeiden – ein Faktor, der im Vergleich zu Schindel- oder Metalldächern sowohl Arbeitszeit als auch Kosten erhöht. Flache Aufbau- oder Membrandächer Flachdächer mit TPO-, EPDM- oder Aufbauasphaltbahnen bevorzugen im Allgemeinen ballastierte Kipprahmenkonstruktionen, gerade weil es bekanntermaßen schwierig ist, Membrandächer nach einer Durchdringung zuverlässig zu flicken. Die Vermeidung von Löchern in der Membran ist für die langfristige Zuverlässigkeit oft wertvoller als der Energiegewinn durch ein mechanisch verankertes System. Durchdringende vs. nicht durchdringende Reittiere Bei allen Dachtypen läuft jede Montageentscheidung letztendlich auf einen Kompromiss hinaus: die Durchdringung der Dachoberfläche für eine sicherere, flachere Montage oder die Vermeidung der Durchdringung im Austausch für mehr Gewicht oder ein höheres Profil. Durchdringende Reittiere (Zugschrauben, Flanschfüße, verschraubte Halterungen) bieten pro Befestigungspunkt die höchste Wind- und Schneelastbeständigkeit und sind in den meisten Regionen mit starkem Wind gesetzlich vorgeschrieben. Sie erfordern präzise Anschluss- und Dichtungsarbeiten, und jeder Fehler führt zu einem langsamen Leck, das möglicherweise erst nach Monaten sichtbar wird. Nicht durchdringende Halterungen (ballastierte Rahmen, Stehfalzklemmen) beseitigen das mit dem Bohren verbundene Leckagerisiko, aber ballastierte Systeme erhöhen die Eigenlast erheblich – oft 3 bis 5 Pfund pro Quadratfuß –, deren Tragfähigkeit von der Dachkonstruktion bestätigt werden muss. Strukturhinweis: Bei Dächern, die älter als 15–20 Jahre sind, sollten unabhängig von der gewählten Montageart die Dachsparren oder Dachbinder von einem Bauingenieur oder qualifizierten Auftragnehmer überprüft werden, bevor die Montageteile installiert werden. Montagesysteme sind nur so zuverlässig wie die darunter liegende Dachkonstruktion. Materialauswahl für das Regal selbst Abgesehen von der Art und Weise, wie das System am Dach befestigt wird, wirkt sich auch das Regalmaterial auf Langlebigkeit und Kosten aus. Regalmaterial Typische Lebensdauer Korrosionsbeständigkeit Relative Kosten Eloxiertes Aluminium 25–30 Jahre Ausgezeichnet, einschließlich der Salzlage an der Küste Mäßig Verzinkter Stahl 20–25 Jahre Gut, kann in Küsten-/Feuchtgebieten schneller abbauen Niedriger Edelstahlbeschläge (Befestigungselemente/Klemmen) 25 Jahre Ausgezeichnet Höher pro Stück, geringe Auswirkung auf die Gesamtkosten Aluminium dominiert aus gutem Grund die Regale für Privathaushalte: Es wiegt etwa ein Drittel des Gewichts von Stahl, rostet nie und lässt sich vor Ort leicht zuschneiden und montieren. Verzinkter Stahl kommt immer noch in kommerziellen Boden- und Dachrahmen vor, bei denen die reine Festigkeit pro Dollar wichtiger ist als das Gewicht, aber in Küsten- oder Klimazonen mit hoher Luftfeuchtigkeit kann sich die Zinkbeschichtung auf verzinktem Stahl schon lange vor der 25-Jahres-Marke abnutzen, was zu Oberflächenrost an Schraubenlöchern und Schnittkanten führt. Überlegungen zu Schnee, Wind und seismischer Belastung Montagesysteme werden im Hinblick auf drei Hauptkräfte entwickelt, und regionale Vorschriften verschieben den Vergleich erheblich: Windauftrieb — Küsten- und offene Ebenen erfordern häufig Halterungen, die für anhaltende Windgeschwindigkeiten über 110 Meilen pro Stunde ausgelegt sind, was im Allgemeinen einen engeren Befestigungsabstand und verstärkte Klemmen bedeutet. Schneelast – Für nördliche Klimazonen sind Regale erforderlich, die für zusätzliche Eigenlasten durch angesammelten Schnee ausgelegt sind, die manchmal mehr als 40 Pfund pro Quadratfuß betragen, was sich auf den Schienenabstand und die Anzahl der Befestigungspunkte pro Paneel auswirkt. Seismische Aktivität — In erdbebengefährdeten Zonen werden Montagesysteme auf seitliche Bewegung und nicht nur auf vertikale Belastung getestet, was eine andere Klemmtechnik erfordert als auf Wind oder Schnee ausgerichtete Konstruktionen. Ein Montagesystem, das in erster Linie für hurrikangefährdete Küsten entwickelt wurde, ist nicht automatisch die richtige Wahl für eine Bergregion mit starkem Schneefall, auch wenn beide „Hochlast“-Hardware erfordern – die Lastrichtung und die Anforderungen an den Befestigungsabstand sind unterschiedlich. Kostenunterschiede zwischen verschiedenen Montageansätzen Die Montage von Hardware macht in der Regel einen bescheidenen Anteil der Gesamtsystemkosten aus, aber die Spanne zwischen den Optionen ist im großen Maßstab immer noch sinnvoll. Unterputz-Schienensysteme on shingle or metal roofs generally run on the lower end of racking costs, since installation is fast and hardware is standardized. Fliesenersatzhalterungen erhöhen die Kosten aufgrund des Arbeitsaufwands beim Entfernen, Anbringen und manchmal Ersetzen von Fliesen sowie der langsameren sorgfältigen Fliesenhandhabung. Systeme mit geneigtem Rahmen mit Ballast können im Vorfeld höhere Materialkosten verursachen (Betonballast, schwerere Rahmen), sparen aber Arbeitsaufwand, da keine Einfassungs- oder Abdichtungsarbeiten anfallen. Stehfalzklemmensysteme sind häufig am wirtschaftlichsten zu installieren, gerade weil keinerlei Durchdringungs-, Anschluss- oder Dichtarbeiten erforderlich sind. Praktisches Mitnehmen: Fordern Sie einen dachspezifischen Montageplan an, kein allgemeines Angebot. Erkundigen Sie sich genau, welche Befestigungsmethode für Ihr Dachmaterial verwendet wird, wie viele Durchdringungs- oder Ballastpunkte die Konstruktion erfordert und für welche Wind-/Schneelast die Hardware in Ihrer Region ausgelegt ist. Ein Auftragnehmer, der diese Einzelheiten vor Ort beantworten kann, ist weitaus wahrscheinlicher, dass er eine Halterung liefert, die die gesamte Lebensdauer des Systems überdauert. .solar-article { font-family: 'Segoe UI', Arial, sans-serif; color: #2c2c2c; line-height: 1.75; max-width: 1690px; margin: 0 auto; } .solar-article h2 { color: #ffffff; background-color: #6cb851; padding: 12px 18px; border-radius: 6px; font-size: 24px; margin-top: 42px; margin-bottom: 18px; } .solar-article h3 { color: #4a8c37; font-size: 19px; border-left: 4px solid #6cb851; padding-left: 10px; margin-top: 28px; } .solar-article p { font-size: 16px; margin-bottom: 16px; } .solar-article .lead-box { background-color: #f1f8ec; border: 1px solid #6cb851; border-radius: 8px; padding: 20px 24px; margin-bottom: 30px; font-size: 16.5px; } .solar-article .lead-box strong { color: #4a8c37; } .solar-article table { width: 100%; border-collapse: collapse; margin: 20px 0 30px 0; font-size: 15px; box-shadow: 0 1px 4px rgba(0,0,0,0.08); } .solar-article th { background-color: #6cb851; color: #ffffff; text-align: left; padding: 12px 14px; } .solar-article td { padding: 11px 14px; border-bottom: 1px solid #e2e2e2; } .solar-article tr:nth-child(even) { background-color: #f7faf5; } .solar-article ul, .solar-article ol { margin-bottom: 20px; padding-left: 22px; } .solar-article li { margin-bottom: 8px; font-size: 16px; } .solar-article .highlight-box { background-color: #fff8e8; border-left: 4px solid #e0a800; padding: 14px 18px; margin: 22px 0; font-size: 15.5px; } .solar-article .tip-box { background-color: #eef6e9; border-radius: 8px; padding: 16px 20px; margin: 22px 0; font-size: 15.5px; } .solar-article .tip-box strong { color: #4a8c37; } .solar-article .stat-grid { display: flex; flex-wrap: wrap; gap: 14px; margin: 22px 0 30px 0; } .solar-article .stat-card { flex: 1 1 220px; background-color: #f1f8ec; border-radius: 8px; padding: 16px; text-align: center; } .solar-article .stat-card .stat-number { font-size: 26px; font-weight: 700; color: #6cb851; display: block; } .solar-article .stat-card .stat-label { font-size: 13.5px; color: #555; }

2026/06/18

Mehr anzeigen

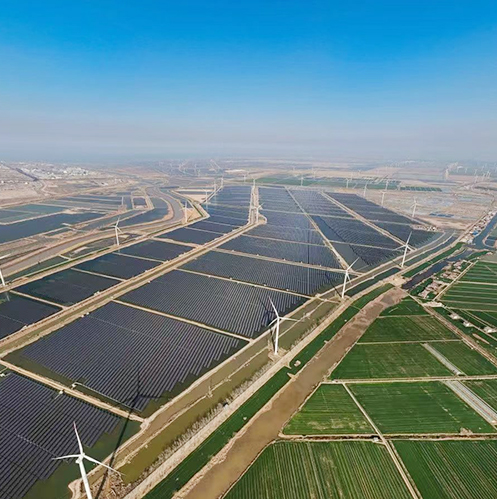

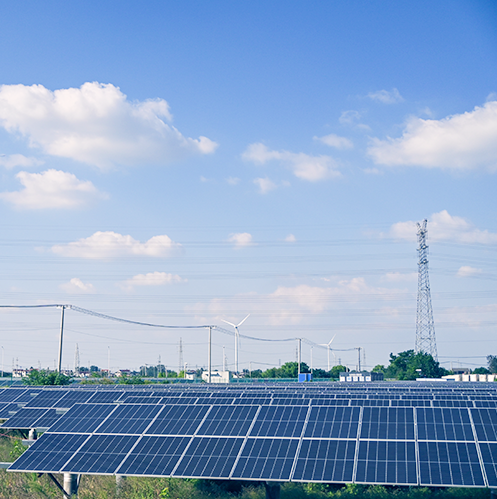

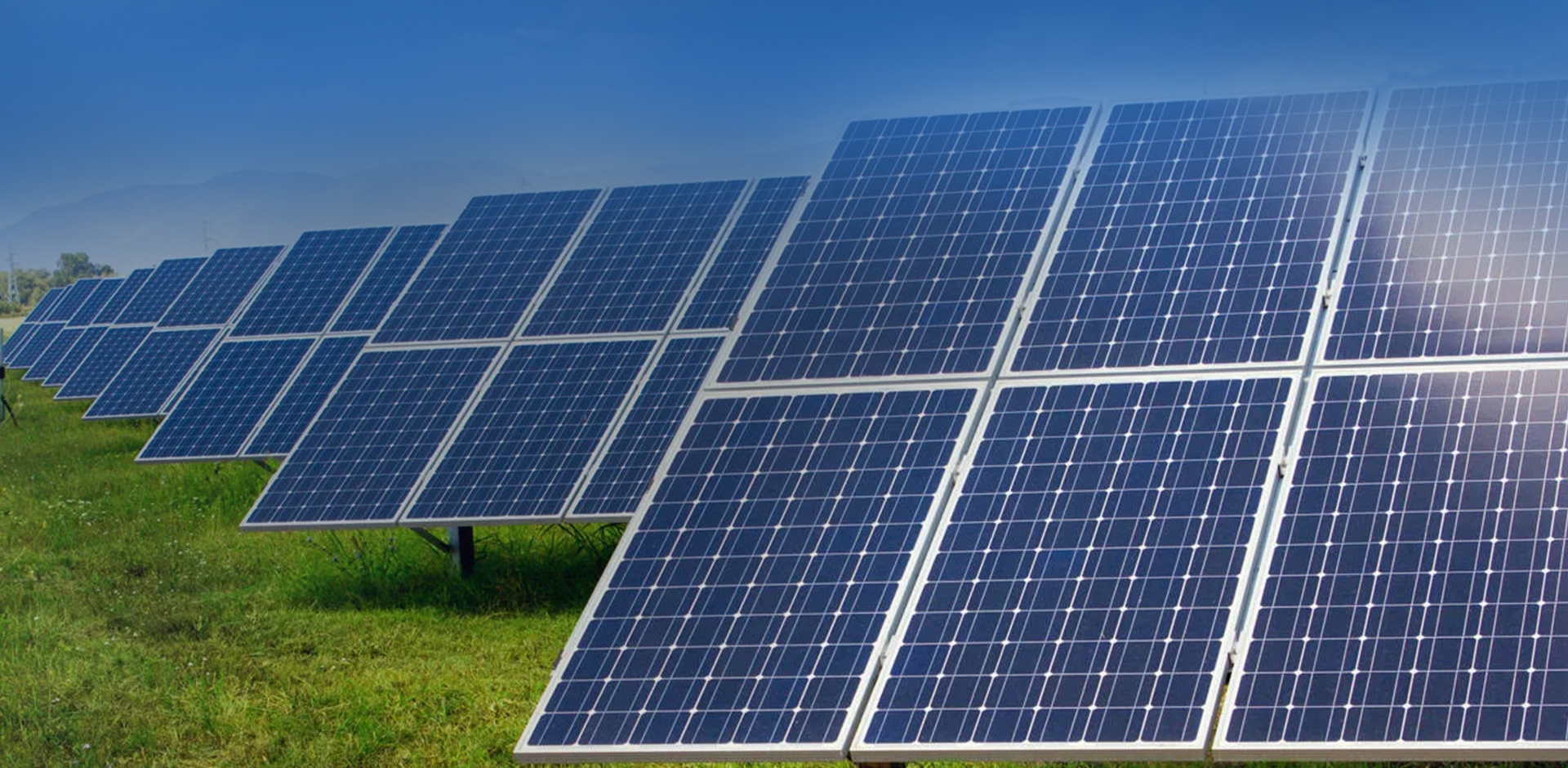

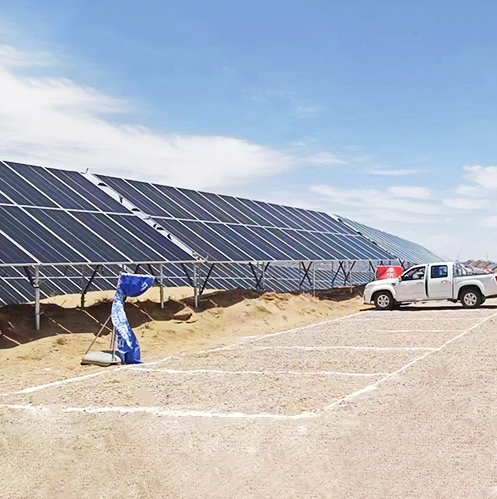

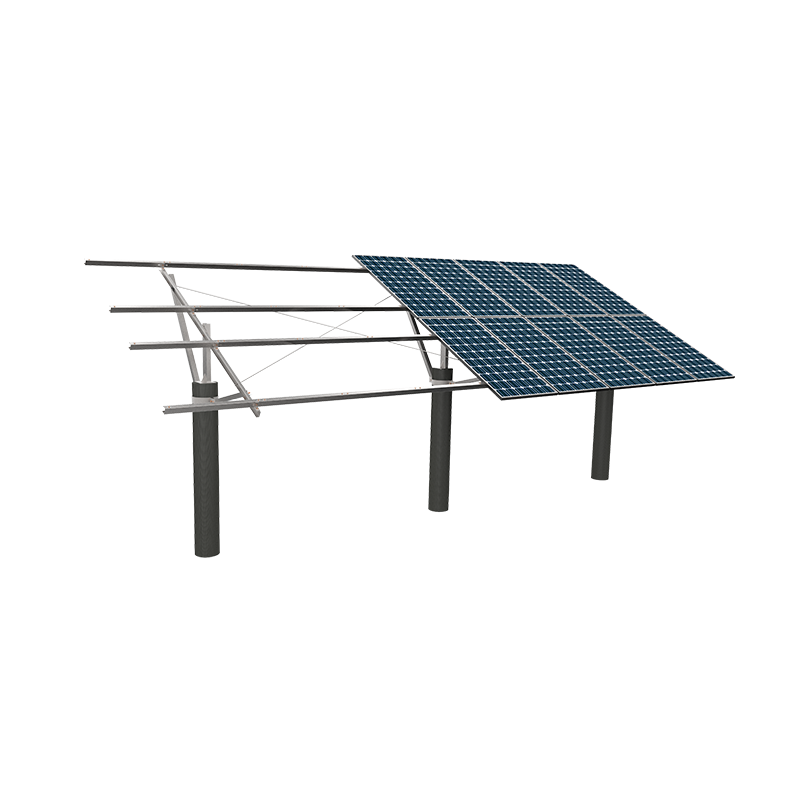

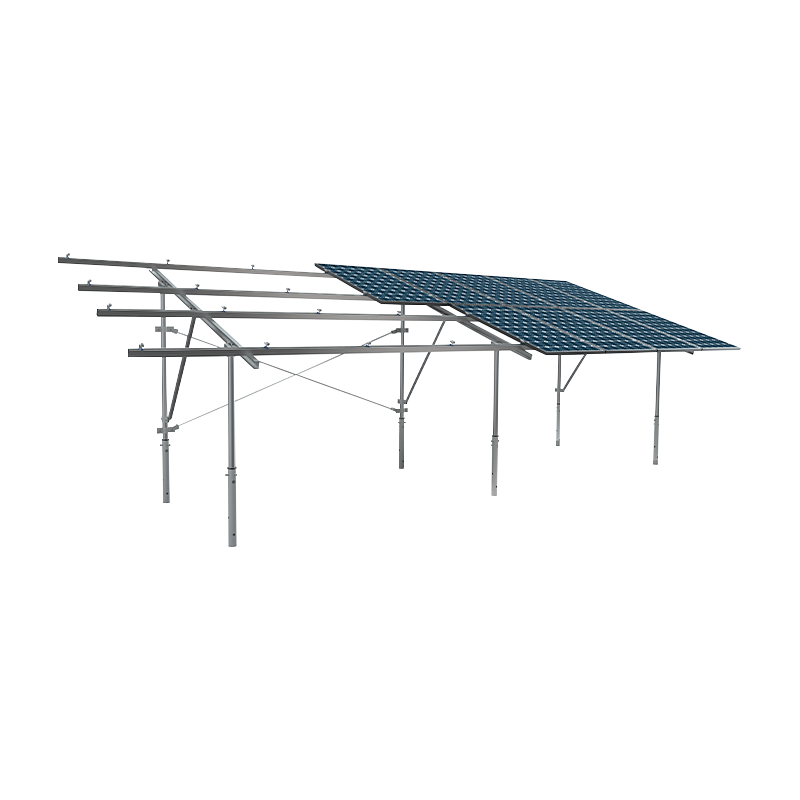

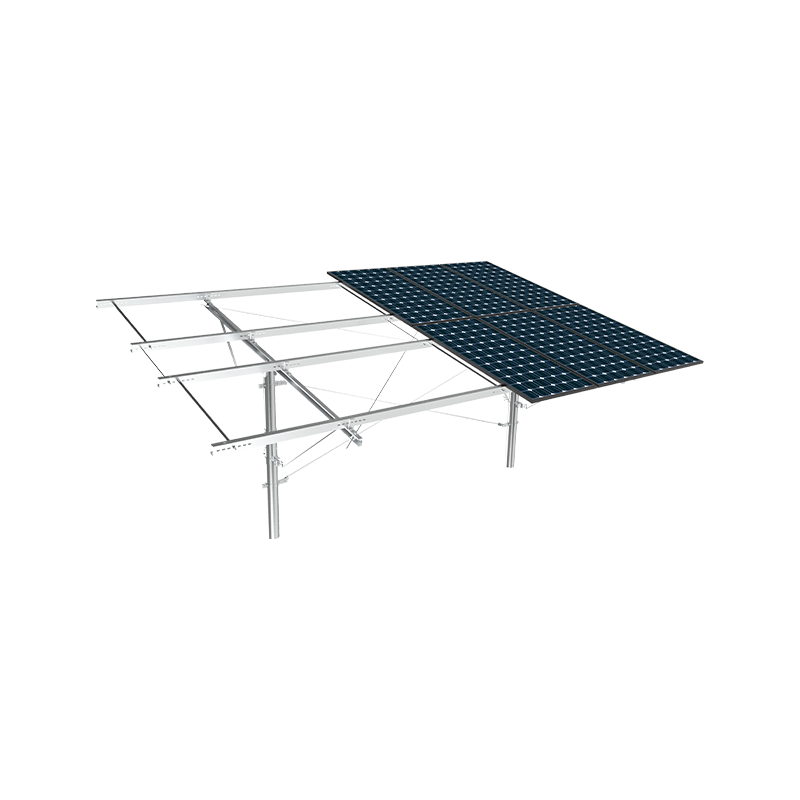

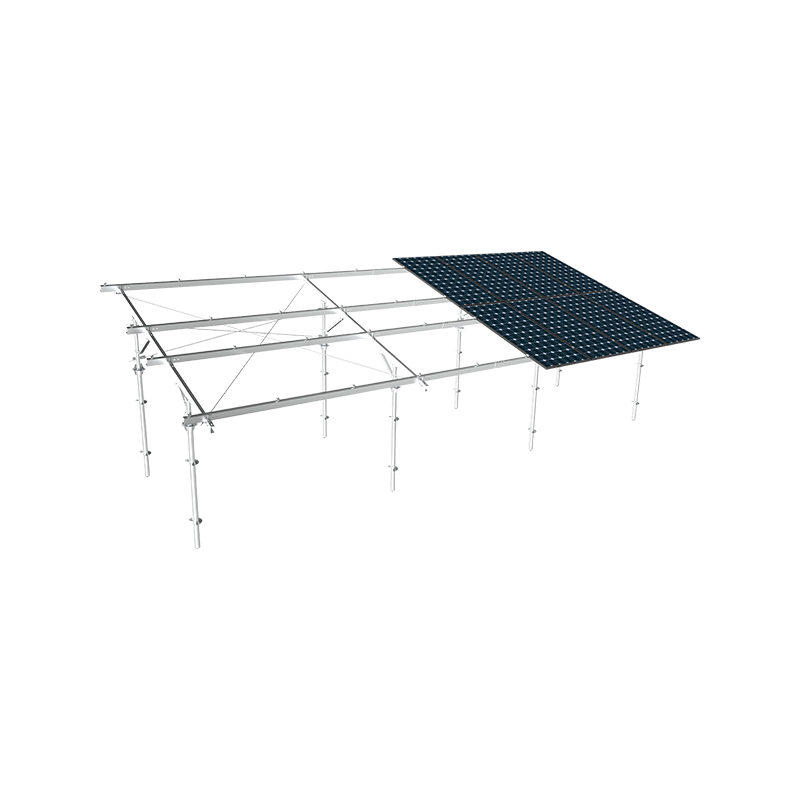

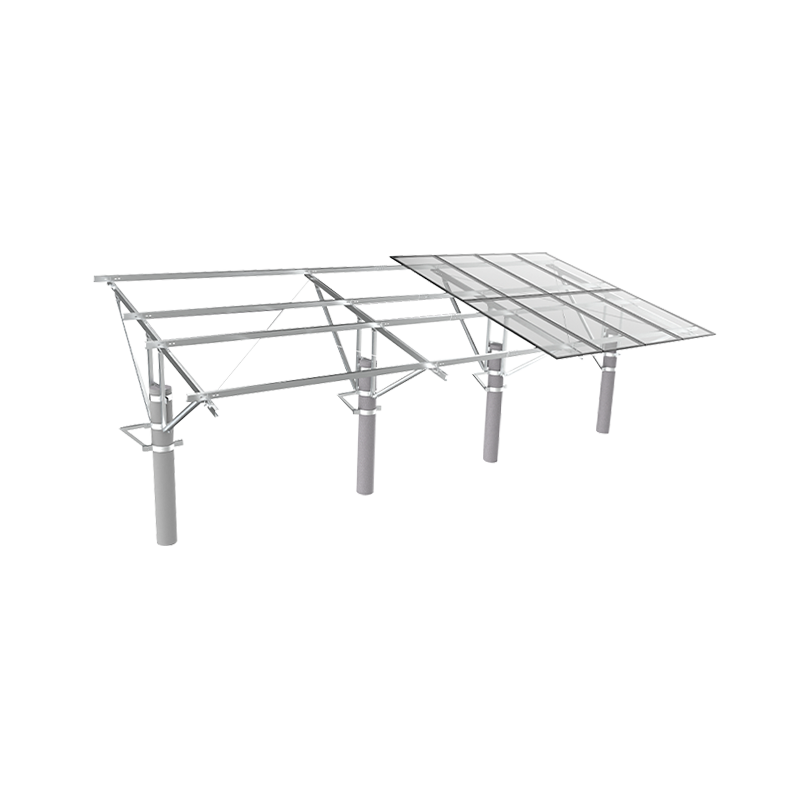

The Verdict: Ground PV Mounting Systems Add 15-30% More Energy vs. Rooftop For utility-scale and commercial solar installations above 1 MW, ground PV mounting system s deliver 15-30% higher annual energy yield per installed watt compared to rooftop systems due to optimal tilt orientation and reduced shading. The direct conclusion: a properly engineered ground mounting system with fixed tilt optimized for site latitude (typically 20-35 degrees) and pile foundation designed for local soil conditions will achieve a 25-35 year service life with maintenance costs below $50 per kW annually. This article provides specific selection criteria for foundation types (driven piles, screw piles, ballasted blocks), structural calculations for wind and snow loads, corrosion protection standards (ISO 1461 hot-dip galvanizing), and tilt angle optimization based on empirical data from 50 ground-mounted solar farms. Foundation Types: Driven Pile vs. Screw Pile vs. Ballasted Das Fundament ist die wichtigste Strukturkomponente jedes PV-Freilandmontagesystems. Three foundation types dominate the market, each with distinct soil suitability and cost profiles. Driven steel C-section piles (66-80mm flange width) are the most common for utility-scale projects , installed by hydraulic hammers at depths of 1.2-2.5 meters depending on soil bearing capacity. Driven piles cost $18-25 per pile installed and achieve pullout resistance of 2,500-5,000 N per pile in cohesive soils. However, driven piles require rock-free soil (less than 15% gravel content) and are unsuitable for sandy or loose soils. Screw piles (helical piles) feature one or two helical plates welded to a steel shaft. Screw piles cost $30-45 per pile installed but perform well in sandy, silty, or frost-susceptible soils where driven piles fail . They provide immediate torque-to-capacity verification during installation: a final installation torque of 2,500 Nm indicates approximately 5,000 N of pullout capacity. For sites with high water tables or expansive clays, screw piles with 300-400mm helix diameters are recommended. Ballasted foundations (concrete blocks or poured concrete piers) are the most expensive ($50-80 per pile equivalent) and are used only where pile driving is prohibited (landfills, shallow bedrock, archaeological sites). \\\\ Table 1: Ground PV mounting system foundation selection by soil type and project scale. Soil Type Recommended Foundation Typical Depth (m) Pullout Capacity (N) Cost per Pile (USD) Clay (cohesive, PI > 15) Driven C-section pile (80mm) 1.5-1.8 3,000-5,000 $18-22 Sand (non-cohesive, dry) Screw pile (single helix, 300mm) 2.0-2.5 2,500-4,000 $30-38 Silt / Loam (mixed) Screw pile (double helix) 1.8-2.2 4,000-6,000 $38-48 Rock / Shallow bedrock Ballasted concrete pier 0.3-0.5 (minimal) 2,000-3,000 (weight-based) $60-85 Wind Load Engineering: ASCE 7 Compliance Ground PV mounting systems must withstand design wind speeds per local building codes, typically ASCE 7-16 in the United States or Eurocode 1 in Europe. The critical load case is not maximum wind speed but uplift pressure on the underside of modules . At a design wind speed of 130 mph (58 m/s), uplift pressures on a 2m x 1m module reach 1,500-2,000 Pa (30-40 psf), requiring pile pullout resistance of 3,000-5,000 N per pile for typical 2x2 module configurations. Corner and edge piles experience 40-60% higher wind loads than interior piles; Geben Sie zusätzliche Pfähle oder größere Spiraldurchmesser für Umfangsstandorte an. The foundation design must also resist lateral wind loads (drag forces) that push the array horizontally. For a 1 MW ground PV mounting system (approximately 2,500 modules, 10,000 m² total area), lateral wind force at 130 mph exceeds 150,000 N. Lateral resistance is typically provided by the passive soil pressure against the embedded pile shaft . Driven piles achieve lateral resistance of 500-800 N per pile in medium clay; screw piles achieve 600-1,000 N per pile. For sites in hurricane-prone regions (design wind speed > 140 mph), specify battered piles (driven at 10-15 degree angle) or add diagonal braces between rows to distribute lateral loads. Snow Load Requirements for Ground Mounts Unlike rooftop systems, ground PV mounting systems must support snow loads directly on the modules without the benefit of roof slope drainage. Design snow loads range from 1.5 kPa (30 psf) in moderate climates to 5.0 kPa (100 psf) in heavy snow regions . The mounting system's purlins and rails must be sized for the greater of wind uplift or snow downward load—do not assume wind governs. For ground mounts in areas with annual snowfall exceeding 100 cm, specify a minimum tilt angle of 30 degrees to promote snow sliding. At 30 degrees, snow slides off polycrystalline modules after accumulating 10-15 cm; Bei 20 Grad kann sich der Schnee bis zu einer Höhe von 30–40 cm ansammeln, bevor er abrutscht, wodurch sich die strukturelle Belastung um 300–400 % erhöht. Auch die Schneelastkompatibilität wirkt sich auf den Reihenabstand aus. Ground PV mounting systems in snow zones require increased row spacing to prevent snow shadows from adjacent rows . For a 30-degree tilt array in Boston (42° latitude), the standard minimum row spacing (1.5x module height) is insufficient—snow sliding from the front row will pile against the back row, creating a 2-3 meter drift that shades modules for 3-6 weeks annually. Erhöhen Sie den Reihenabstand in Schneezonen um 20–30 % oder installieren Sie Schneezäune zwischen den Reihen, um rutschenden Schnee aufzufangen, bevor er verweht. Tilt Angle Optimization: Fixed vs. Adjustable vs. Single-Axis The tilt angle of a ground PV mounting system directly determines annual energy production. Bei einem System mit fester Neigung liegt der optimale Winkel innerhalb von 5 Grad der Breite des Standorts. At 40° latitude, a 35° tilt produces 98.5% of the maximum theoretical energy, while a 25° tilt produces only 92% . The 6.5% annual loss from suboptimal tilt translates to $6,500 per MW per year at $0.10/kWh energy value. For a 20 MW farm, this is $130,000 annually—more than sufficient to justify adjustable tilt hardware. Adjustable ground PV mounting systems with manual seasonal tilt changes (winter: latitude 15°, summer: latitude -15°) produce 8-12% more annual energy than fixed-tilt systems at 10-15% higher capital cost. Labor for seasonal adjustments costs $300-500 per MW per adjustment (two adjustments per year). Die Amortisationszeit für die einstellbare Neigung im Vergleich zur festen Neigung beträgt je nach Arbeitslohn 3–5 Jahre. Single-axis tracking (1D) adds 25-35% more annual energy versus fixed-tilt but increases capital cost by 40-60% and introduces moving parts that require annual maintenance. Single-axis tracking is economically justified only for sites with land constraints (desert, brownfield) or time-of-use energy pricing that favors afternoon production. Row Spacing and Land Use Efficiency Boden-PV-Montagesysteme verbrauchen erhebliche Landfläche. Der Reihenabstand wird durch den erforderlichen Abstand zwischen den Reihen bestimmt, um eine Verschattung von einer Reihe zur nächsten zu vermeiden. The standard formula: row spacing = module height × cos(tilt) × [tan(latitude 23.5°) / tan(altitude angle)] . Für einen Standort mit einem Breitengrad von 40° und Modulen mit einer Höhe von 1,5 m und einer Neigung von 30° beträgt der Mindestreihenabstand etwa 4,5 bis 5,0 Meter. This yields a ground cover ratio (module area divided by land area) of 35-45% for fixed-tilt systems. Land use efficiency can be improved by east-west facing vertical bifacial ground mounts, which achieve ground cover ratios of 60-70% but produce 10–15 % weniger Energie pro Modul als optimal nach Süden ausgerichtete Solaranlagen . Bifacial ground mounts are appropriate for land-constrained sites (urban solar farms, highway noise barriers) where land cost exceeds $50,000 per acre. Für ländliche Solarparks mit Landkosten unter 10.000 US-Dollar pro Acre sind herkömmliche, nach Süden ausgerichtete Solaranlagen mit Standardabständen trotz geringerer Landeffizienz wirtschaftlicher. Korrosionsschutznormen für Stahlbauteile All steel components in a ground PV mounting system require corrosion protection to achieve 25 year service life. Der minimal akzeptable Schutz ist Feuerverzinkung gemäß ISO 1461 oder ASTM A123 mit einer Mindestbeschichtungsdicke von 85 Mikrometern für Stahldicken >3 mm . Geben Sie in landwirtschaftlichen oder küstennahen Umgebungen (im Umkreis von 10 km um Salzwasser) eine 120-Mikron-Verzinkung oder Duplexbeschichtung (verzinkte Polyester-Pulverbeschichtung) an. Pulverbeschichtung kostet 200–400 US-Dollar pro Tonne, verlängert jedoch die Lebensdauer in rauen Umgebungen von 25 auf 35 Jahre. Galvanizing quality is non-negotiable. Geben Sie nur Material an, das den Preece-Test (Eintauchen in Kupfersulfat) zur Gleichmäßigkeit der Beschichtung und einen magnetischen Dickenmessertest an 10 Punkten pro Quadratmeter besteht . Pfähle oder Schienen mit sichtbaren unbeschichteten Bereichen (blanke Stahlstellen), scharfen Kanten bei dünner Beschichtung ( Module Clamping and Torque Specifications Module-to-rail clamping in a ground PV mounting system must balance secure attachment against glass breakage. Module clamping force should be 15-25 Nm for standard M8 hardware using stainless steel bolts and serrated flange nuts . Undertorquing (below 12 Nm) allows module movement under wind load, abrading the glass surface and causing micro-cracks over 5-10 years. Overtorquing (above 30 Nm) induces glass bending stress, increasing field failure rates by 300-500% according to module warranty claims data. Die Platzierung der Klemme relativ zum Modulrahmen ist entscheidend. Clamps must be positioned within the manufacturer-specified clamping zone, typically 10-25% of module length from the corners . Clamping outside this zone increases glass stress by 200-300% and voids the module warranty. For 2m x 1m modules, the allowed clamping zone is approximately 200-500mm from each corner. Mark clamping zones on the module backsheet before installation; visual inspection post-installation should confirm all clamps are within marked zones. Reject any installation where more than 5% of clamps are outside specified zones. Grounding and Bonding Requirements Bodenmontierte PV-Montagesysteme erfordern eine kontinuierliche elektrische Verbindung aller Metallkomponenten, um gefährliche Spannungsgradienten bei Blitzeinschlägen oder Fehlerbedingungen zu verhindern. Maximum allowed resistance between any two bonded components is 0.1 ohms per NEC 250 . Galvanized steel components typically achieve adequate bonding through mechanical connections if all coatings are removed at contact points. Geben Sie entweder an: (a) Erdungsscheiben aus Edelstahl, die die verzinkte Beschichtung durchdringen, oder (b) exotherm geschweißte Erdungsleiter aus Kupfer, die jeden zehnten Pfahl verbinden. Do not rely on bolt threads alone for grounding—thread coatings act as insulators. For systems with string inverters mounted on the ground PV mounting structure, install a dedicated ground loop (4 AWG bare copper) buried at 0.5m depth around the array perimeter, bonded to every row at minimum four points . This reduces step potential during ground faults and provides a low-impedance path for lightning currents. Fügen Sie in Regionen mit starkem Gewitter (jährliche Gewittertage > 50) Überspannungsschutzgeräte (SPD Typ 1 oder 2) am Anschlusskasten und den Wechselrichtereingängen hinzu. SPDs cost $50-150 each but prevent $5,000-20,000 inverter damage from indirect lightning strikes. Installation Tolerances and Quality Control Field installation of ground PV mounting systems requires strict tolerances to ensure module alignment and structural integrity. Acceptable vertical pile tolerance: ±15mm from design elevation; horizontal (along-row) tolerance: ±10mm; cross-row alignment: ±5mm from straight line . Exceeding these tolerances creates module mismatch: one module may be 5-10mm higher than its neighbor, causing shading and water pooling on the lower module. A 10mm height difference across a 1m module width reduces annual energy by 0.5-1% due to inter-row shading. Qualitätskontrolle für Rammpfähle: conduct a blow count analysis for every 50th pile . A pile that drives to refusal (50 blows per 100mm) may indicate an obstruction or overly dense soil; a pile that drives too easily (less than 2 blows per 100mm for more than 500mm) has inadequate skin friction and will fail pullout tests. In jedem Fall muss der Pfahl entfernt und an einem neuen Standort wieder installiert werden. For screw piles, record final installation torque for every pile; torque readings below 80% of design value indicate insufficient capacity. Post-installation pullout testing should verify that 95% of piles achieve design capacity; any pile below 90% of design capacity requires replacement or remediation. Vegetationsmanagement unter Bodenbefestigungen Vegetation growing under ground PV mounting systems must be managed to prevent module shading and fire risk. Annual vegetation management costs for ground-mounted solar range from $500 to $2,000 per MW , abhängig vom örtlichen Klima und Unkrautdruck. Der kostengünstigste Ansatz ist die Beweidung von Schafen, die jährlich 300–600 US-Dollar pro MW kostet und die Kosten für Mähausrüstung einspart. However, sheep grazing requires fence height of 1.2m and voltage of 4,000-5,000V to prevent animals from rubbing against piles and dislodging grounding connections. For sites where grazing is impractical, specify a ground PV mounting system with minimum under-module clearance of 0.8m to accommodate mowing equipment. Clearance below 0.5m makes mechanical mowing impossible, requiring herbicides that cost $800-1,500 per MW annually and raise environmental compliance issues . Geotextilgewebe unter der Anlage reduziert die Vegetation um 70–80 %, erhöht aber die Anschaffungskosten um 3.000–5.000 US-Dollar pro MW. Gravel or crushed stone (50mm depth, 10-20mm diameter) provides permanent vegetation suppression at $2,000-4,000 per MW but inhibits future soil decommissioning. Anforderungen an die Standortvorbereitung und -bewertung Ground PV mounting systems require specific site grading to ensure proper drainage and pile installation. Maximum allowable slope for driven pile installation is 5% (approximately 3 degrees) ; Darüber hinaus verlieren Rammgeräte ihre Lotausrichtung und die Pfähle können um mehr als die 2-Grad-Toleranz von der Vertikalen abweichen. For sites with slopes of 5-15%, grade the array area to bench terraces (horizontal platforms) every 50-100 meters. For slopes exceeding 15%, ground-mount PV is generally not economical; Erwägen Sie einachsige Tracker, die den Hangkonturen folgen, oder verschieben Sie das Projekt. Die Gestaltung der Entwässerung muss verhindern, dass sich Wasser unter dem Array bildet. Stehendes Wasser über mehr als 48 Stunden führt zu unterschiedlichen Ablagerungen von Pfählen — Pfähle in gesättigtem Boden können um 10–30 mm einsinken, während benachbarte Pfähle stabil bleiben, was zu Modulfehlausrichtungen und Glasspannungen führen kann. Specify a minimum 1% slope (1:100) across the array in both directions, with drainage swales at row ends to carry runoff away from the foundation zone. For sites with high water tables (within 1m of surface), install underdrain perforated pipes at 10-20m spacing to maintain water table below pile tips. Eine zu geringe Entwässerung ist in feuchten Klimazonen die häufigste Ursache für vorzeitiges Versagen von Bodenbefestigungen. Kostenaufschlüsselung und Budgetierungsrichtlinien Für ein typisches 5-MW-Freiland-PV-Montagesystem in den Vereinigten Staaten sieht die Aufteilung der Kapitalkosten wie folgt aus (Schätzungen für das zweite Quartal 2025): Materialien des Montagesystems (Schienen, Pfähle, Klammern, Erdung): 0,12–0,18 USD pro Watt (600.000–900.000 USD für 5 MW) Fundamenteinbau (Pfahlrammen oder Schrauben): 0,05–0,08 $ pro Watt (250.000–400.000 $) Arbeit bei der Modulinstallation: 0,04–0,06 $ pro Watt (200.000–300.000 $) Geländeplanierung und Entwässerung: 0,03–0,05 $ pro Watt (150.000–250.000 $) Vegetation management (first year establishment): 0,01–0,02 $ pro Watt (50.000–100.000 $) Gesamtkosten für die Systembalance (BOS) des Boden-PV-Montagesystems: 0,25–0,39 USD pro Watt Dies entspricht 25–35 % der gesamten Projektkapitalkosten (ohne Module und Wechselrichter). Bei felsigen Standorten oder Standorten mit hohem Grundwasserspiegel können sich die Fundamentkosten auf 0,10 bis 0,15 US-Dollar pro Watt verdoppeln. For dual-axis tracking ground mounts, BOS costs increase to $0.50-0.80 per watt, but tracking may be justified for projects with time-of-use energy rates favoring morning and late afternoon production. Führen Sie eine standortspezifische Kosten-Nutzen-Analyse durch, bevor Sie die Nachführung anstelle einer festen Neigung festlegen.

2026/06/11

Mehr anzeigen

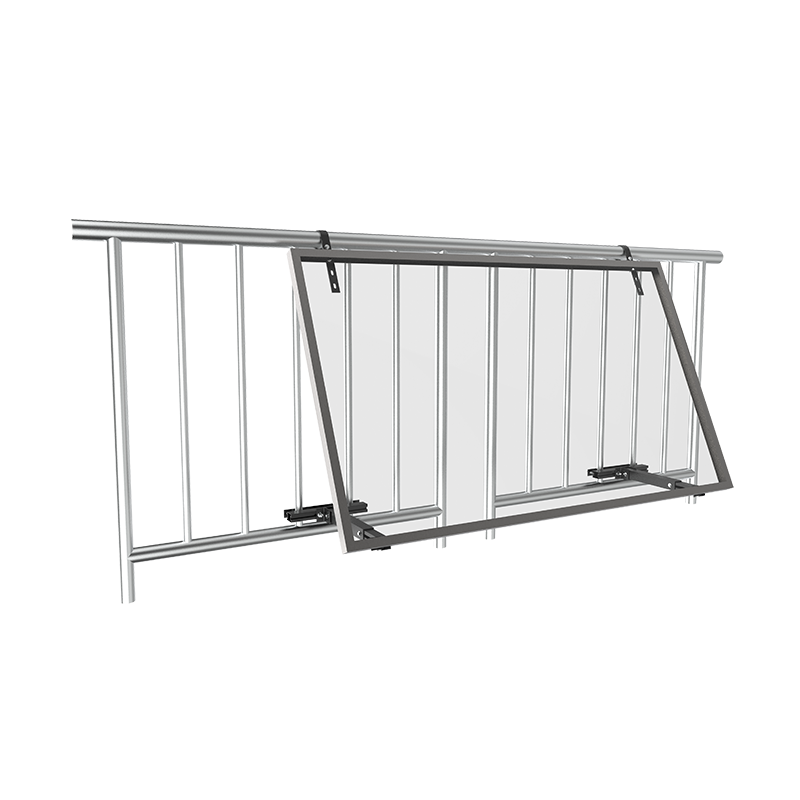

Die zentrale Rolle von Balkon-PV-Montagesystemen in der städtischen Energie PV-Montagesysteme für Balkone sind die grundlegenden strukturellen Rahmen, die Solarmodule an den Balkongeländern von Wohngebäuden befestigen und es den Bewohnern von Wohnungen ermöglichen, Sonnenenergie direkt zu gewinnen. Im Gegensatz zu herkömmlichen Dachinstallationen, die riesige, ebene Flächen erfordern, verwandeln diese speziellen Hardware-Setups ungenutzte vertikale und halbvertikale Räume in lokalisierte Kraftwerke. Durch die sichere Verankerung von Photovoltaikmodulen an Beton-, Stahl- oder Aluminiumbalustraden schließen diese Montagesätze die Lücke zwischen städtischem Wohnen in Hochhäusern und der Einführung erneuerbarer Energien. Die schnelle Integration der Solartechnologie in dicht besiedelte Ballungsräume stößt auf räumliche Einschränkungen. Dachflächen in Mehrfamilienhäusern sind oft begrenzt, durch Eigentumsgesetze eingeschränkt oder durch HVAC-Geräte und architektonische Besonderheiten stark verschattet. Folglich dient das Balkongeländer als am besten zugängliche, ungehinderte Ebene für die direkte Sonneneinstrahlung in Hochhausumgebungen, wodurch die mechanische Integrität des Montagesystems für Sicherheit und Energieausbeute von größter Bedeutung ist. Diese Strukturen sind so konstruiert, dass sie verschiedenen meteorologischen Herausforderungen standhalten und müssen eine leichte Materialzusammensetzung mit hoher Zugfestigkeit in Einklang bringen. Da sie über öffentlichen Gehwegen oder Gemeinschaftshöfen aufgehängt werden, lassen ihre technischen Toleranzen keinen Spielraum für Fehler. Ein Versagen der strukturellen Montagehardware könnte zu schweren Sachschäden oder lebensgefährlichen Unfällen führen, sodass die Einhaltung regionaler struktureller Windlastnormen nicht verhandelbar ist. Primäre Klassifizierungen von Balkon-Solarmontagestrukturen Solarmontagesysteme für Balkone unterscheiden sich durch ihre mechanische Konfiguration, ihre Anpassungsmöglichkeiten und ihre strukturelle Schnittstelle zum Gebäude. Die Wahl der richtigen Klassifizierung hängt stark von der architektonischen Gestaltung des Balkongeländers und dem lokalen Sonneneinstrahlungsprofil ab. Feste vertikale Montagesysteme Feste Vertikalkonstruktionen richten das Solarpanel völlig parallel zum Balkongeländer aus 90-Grad-Winkel relativ zum Boden . Diese Konfiguration wird in städtischen Umgebungen sehr bevorzugt, wo strenge Richtlinien der Immobilienverwaltung verbieten, dass Strukturelemente über die Gebäudehüllenlinie hinaus nach außen ragen. Während eine vertikale Ausrichtung die gesamte Solarenergieausbeute während der Mittagsspitzenzeiten reduziert, wenn die Sonne hoch am Himmel steht, bietet sie in den Wintermonaten, wenn die Sonne tiefer am Horizont steht, eine außergewöhnliche Leistung. Darüber hinaus eliminiert die vertikale Montage die mit starker Schneeansammlung verbundenen Risiken und verringert die Schmutzablagerung, wodurch die Notwendigkeit manueller Reinigungszyklen erheblich minimiert wird. Einstellbare Neigungswinkelsysteme Einstellbare Neigungssysteme verfügen über mechanische Teleskoparme oder Halterungen mit mehreren Löchern, die es dem Benutzer ermöglichen, den Winkel des Solarmoduls zu ändern, normalerweise in einem Bereich von 1 bis 30 cm 15 Grad bis 45 Grad aus der vertikalen Ebene heraus. Diese Flexibilität ermöglicht die Optimierung des Einfallswinkels im Laufe der Jahreszeiten. Durch die Positionierung des Panels senkrecht zu den einfallenden Sonnenstrahlen kann ein anpassbares System den saisonalen Energieertrag um bis zu steigern 25 % im Vergleich zu einer statischen vertikalen Installation . Da sich diese Systeme jedoch nach außen in den Weltraum erstrecken, sind sie deutlich höheren Windauftriebskräften ausgesetzt, was verstärkte Ankerpunkte und robuste Strukturberechnungen erfordert. Einhängegeländersysteme Einhänge-Montagesysteme wurden in erster Linie für den Plug-and-Play-Markt für Endverbraucher entwickelt und nutzen hochbelastbare obere Haken, die direkt über den oberen Handlauf des Balkons hängen. Der untere Teil der Halterung liegt an den vertikalen Stangen der Balustrade an, um die Baugruppe gegen den nach innen gerichteten Winddruck zu stabilisieren. Bei diesen Systemen liegt die Priorität auf einer nicht-invasiven Installation, bei der Druckklemmen und Sicherheitshaltekabel anstelle von permanentem Bohren verwendet werden. Dadurch eignen sie sich hervorragend für Mietobjekte, bei denen der Mieter nach Beendigung des Mietverhältnisses die Möglichkeit haben muss, die Solaranlage vollständig abzubauen und den Balkon wieder in seinen ursprünglichen Zustand zu versetzen. Materialzusammensetzung und Korrosionsbeständigkeitstechnik Die rauen Umwelteinflüsse, die für die Außenseite von Hochhäusern typisch sind – einschließlich UV-Strahlung, saurem Regen, Temperaturschwankungen und möglicher Salzsprühnebel an der Küste – erfordern hochwertige Materialien in Industriequalität für die PV-Montagekonstruktion. Die bauliche Langlebigkeit hat direkten Einfluss auf die finanzielle Amortisationszeit der Solarinvestition. Eloxiertes Aluminium (AL6005-T5) ist der Industriestandard für Strukturschienen und Solarmodulklemmen. Durch den Anodisierungsprozess entsteht eine kontrollierte Aluminiumoxidschicht, die das Grundmetall gegen Luftsauerstoff und Feuchtigkeit abdichtet. Dieses Material weist ein außergewöhnliches Festigkeits-Gewichts-Verhältnis auf, das die statische Eigenlast auf das Wohngeländer minimiert und gleichzeitig die steifen strukturellen Eigenschaften beibehält, die erforderlich sind, um mechanisches Biegen unter Belastung zu verhindern. Für hochbelastbare Tragkonsolen, Grundplatten und Strukturbefestigungen, Edelstahl (SUS304 oder SUS316) ist obligatorisch . Befestigungselemente aus Edelstahl verhindern galvanische Korrosion, einen elektrochemischen Prozess, der auftritt, wenn unterschiedliche Metalle wie Aluminium und Kohlenstoffstahl in Gegenwart eines Elektrolyten wie Regen oder Feuchtigkeit in direkten Kontakt kommen. Durch die Verwendung von SUS304-Schrauben mit Nylon-Isolierscheiben wird sichergestellt, dass die strukturellen Verbindungen über einen Betriebslebenszyklus von 25 Jahren duktil und rostfrei bleiben. In Systemen der Economy-Klasse wird manchmal feuerverzinkter Stahl für strukturelle Stützbeine verwendet. Obwohl verzinkter Stahl eine hohe mechanische Festigkeit bietet, ist er deutlich schwerer als Aluminium und seine schützende Zinkbeschichtung kann sich im Laufe der Zeit verschlechtern, wenn er während der Installation zerkratzt wird, sodass regelmäßige Sichtprüfungen auf Orangenrostbildung erforderlich sind. Berechnungen der mechanischen Sicherheit und der Windlast Bei der Montage eines Photovoltaikmoduls auf einem Hochhausbalkon verhält sich das System ähnlich wie ein Segel auf einem Schiff: Es fängt Windströmungen ein und wandelt sie in massive mechanische Kräfte um. Die Windgeschwindigkeit nimmt mit der Höhe exponentiell zu, was bedeutet, dass ein Montagesystem, das auf einer Terrasse im Erdgeschoss sicher ist, bei der Platzierung auf einem Balkon im 15. Stock einen katastrophalen mechanischen Ausfall erleiden könnte. Ingenieure berechnen diese Auswirkungen mithilfe von Windlastformeln, die regionale Klimadaten, Gebäudehöhe und die spezifische Expositionskategorie des Geländes berücksichtigen. Das Montagesystem muss zwei Hauptkräften standhalten: positiver Winddruck , wodurch das Paneel nach innen zum Balkon gedrückt wird, und negativer Windsog (Auftrieb) , wodurch das Paneel nach außen von der Gebäudestruktur weggezogen wird. Um die strukturelle Integrität aufrechtzuerhalten, müssen PV-Montageanordnungen auf Balkonen so ausgelegt sein, dass sie regionalen Windzonen standhalten. Beispielsweise legt die europäische Norm EN 1991-1-4 (Eurocode 1) strenge Richtlinien für Windeinwirkungen auf Bauwerke fest. Eine robuste Balkonhalterung ist in der Regel so konstruiert, dass sie grundlegenden Windgeschwindigkeiten von bis zu standhält 30 Meter pro Sekunde (ca. 108 km/h) , das die Anforderungen für die meisten städtischen Gebiete abseits direkter Küstenwege umfasst. Der Sicherheitsspielraum wird durch die Integration sekundärer Sicherheitsgurte weiter erhöht. Diese hochfesten Edelstahldrahtkabel schlingen sich unabhängig voneinander durch den Aluminiumrahmen des Solarmoduls und wickeln sich um einen primären Strukturträger des Gebäudes. Für den höchst unwahrscheinlichen Fall, dass eine primäre Aluminiumklemme aufgrund von Materialermüdung bricht, verhindert die Sicherheitsleine, dass das Element von der Gebäudefassade herunterfällt. Vergleichende Leistung: Neigungswinkel vs. Energiegewinnungseffizienz Die physische Ausrichtung eines Balkonmontagesystems bestimmt den finanziellen Return on Investment, indem sie bestimmt, wie effizient die Solarzellen das Sonnenlicht einfangen. Das Verständnis der Kompromisse zwischen einfacher vertikaler Positionierung und abgewinkelten Projektionen ermöglicht es Anlageneigentümern, fundierte Architekturentscheidungen auf der Grundlage lokaler Metriken zu treffen. Montagewinkelkonfiguration Relativer Sommerertrag (Mai-August) Relativer Winterertrag (November-Februar) Spannungskoeffizient der Windlast Wartungs- und Selbstreinigungskapazität 90° feste Vertikale Mäßig (ca. 55 %) Maximal (ca. 95 %) Niedrig (parallel zur tragenden Wand) Hervorragend (Regen reinigt die Oberfläche leicht) 30° feste Neigung Maximal (ca. 100 %) Mäßig (ca. 60 %) Hoch (Wirkt als offenes Segel) Mäßig (erfordert gelegentliches manuelles Spülen) 15°-45° einstellbar Hoch (saisonal optimiert) Hoch (saisonal optimiert) Variabel (abhängig vom eingestellten Winkel) Gut (Winkel können zum Waschen geändert werden) Leistungsmatrix, die jährliche Solarproduktionstrends mit spezifischen bautechnischen Belastungen basierend auf Montagewinkeln vergleicht. Die Daten zeigen, dass ein abgewinkeltes Profil zwar optimale Leistungskennzahlen während der Hauptbetriebszeiten im Sommer liefert, a Die vertikale Ausrichtung im 90-Grad-Winkel dient als zuverlässige Basis für die Stromerzeugung im Winter . Im Winter liegt der Sonnenpfad niedrig und ist in einem engen senkrechten Winkel zu einer vertikalen Panelfläche ausgerichtet, während gleichzeitig die Verschattungsprobleme durch nahegelegene Bäume oder angrenzende Gebäude gemildert werden, die längere Schatten auf horizontale Ebenen werfen. Technische Schritt-für-Schritt-Installationsprotokolle Eine sichere und gesetzeskonforme Balkon-Solaranlage erfolgt nach präzisen mechanischen Prozessen. Das Überspringen struktureller Validierungsschritte kann über längere Betriebszeiträume zu mechanischer Lockerung führen. Phase 1: Bewertung der strukturellen Integrität Vor dem Kauf von Montagematerial muss der Installateur die Materialien und den Zustand des Balkongeländers beurteilen. Schmiedeeisen, Gussbetonplatten und Baustahlrohre sind ideale Ankerpunkte. Gemauerte Balustraden aus Hohlziegeln oder leichte Verbundgeländer mit dünnen Glaseinsätzen können schwere Beschläge ohne maßgeschneiderte Verstärkungen der Rückplatte möglicherweise nicht sicher halten. Phase 2: Vormontage der Hauptmontagehalterungen Es wird dringend empfohlen, die Strukturmontage so weit wie möglich im sicheren Wohnbereich des Balkons durchzuführen, um zu verhindern, dass Werkzeuge oder Befestigungselemente über die Kante fallen. Legen Sie die schweren Stützschienen aus Aluminiumlegierung auf ein Schutztuch, das den Balkonboden bedeckt. Befestigen Sie die Haupthakenmechanismen oder die verstellbaren Kippbeine mit den mitgelieferten M8-Sechskantschrauben aus Edelstahl an der Rückseite der Strukturschienen. Ziehen Sie alle primären strukturellen Befestigungselemente auf das vom Hersteller angegebene Spannungsniveau an, das normalerweise zwischen liegt 15 Nm bis 20 Nm (Newtonmeter) . Phase 3: Montage des Schienensystems am Geländer Heben Sie den vormontierten Rahmen vorsichtig an und hängen Sie ihn über die obere Schiene der Balkonkonstruktion. Verwenden Sie ein hochwertiges Spirituswerkzeug, um sicherzustellen, dass der horizontale Stützbalken völlig eben aufliegt. Sobald Sie ausgerichtet sind, schieben Sie die robusten unteren Klemmplatten um die vertikalen Balusterstangen und fügen dabei schützende EPDM-Gummipolster zwischen den Stahlklammern und dem Wohngeländer ein. Ziehen Sie die Sicherungsmuttern schrittweise und abwechselnd an, um die Klemmkräfte gleichmäßig zu verteilen, ohne das darunter liegende Baumaterial zu verziehen. Phase 4: Sichern des PV-Moduls und der Sicherheitskabelbefestigung Wenn das Strukturschienenfundament vollständig eingerastet ist, heben Sie das Solarpanel auf die unteren Auflagelaschen des Montagerahmens. Halten Sie das Modul fest gegen die Schiene und bringen Sie die oberen und unteren Endklemmen an. Stellen Sie dabei sicher, dass die Aluminiumlippen sicher an der Rahmenkante des Solarmoduls anliegen. Führen Sie das überflüssige Edelstahl-Sicherheitsdrahtseil sofort durch die Rahmenverankerungspunkte und befestigen Sie es an einer tragenden Gebäudesäule. Dieser Schritt gewährleistet, dass das Modul auch bei extremen Wetterbedingungen physisch mit der Gebäudehülle verbunden bleibt. Rahmenbedingungen für die Einhaltung gesetzlicher Vorschriften und die elektrische Integration Der Einsatz eines PV-Montagesystems für Balkone erfordert elektrotechnische Standards und Bauvorschriften. Da diese Systeme über standardmäßige netzgebundene Mikrowechselrichter als netzparallele Stromerzeuger fungieren, interagieren sie mit den Stromkreisen der Haushalte und der Infrastruktur der Energieversorger. In vielen europäischen Ländern haben Regulierungsbehörden die administrativen Hürden für Systeme, die unter einer bestimmten Leistungsgrenze betrieben werden, gestrafft. Beispielsweise ermöglichen Standards die Generierung von Systemen unter 800 Watt Wechselstrom einen vereinfachten Registrierungsweg zu nutzen und so die langwierigen Genehmigungsprozesse zu umgehen, die für kommerzielle Solarparks erforderlich sind. Aus sicherheitstechnischer Sicht muss der Montagerahmen in das Blitzschutz- und Erdungsnetz des Grundstücks integriert werden. Auch wenn der Mikro-Wechselrichter den Gleichstrom lokal am Balkonstandort umwandelt, kann sich die große metallische Oberfläche der Aluminiumschienen bei Gewitter statisch aufladen. Anschließen eines 8 AWG Kupfer-Erdungskabel Von der Erdungsklemme der Montageschiene direkt zur Haupterdungsleitung des Gebäudes werden Stromschläge und Brandgefahren durch potenzielle strukturelle Spannungsspitzen vermieden. Darüber hinaus müssen Installateure sicherstellen, dass der an den Montagerahmen gekoppelte Mikrowechselrichter über eine zertifizierte automatische Abschaltfunktion verfügt (häufig geregelt durch die Norm VDE-AR-N 4105). Dieser Standard stellt sicher, dass die Balkon-Solaranlage innerhalb von Millisekunden aufhört, Energie zu exportieren, wenn das Stromnetz wegen Wartungsarbeiten ausfällt, und schützt so die Techniker des Energieversorgers, die an der nachgelagerten Stromnetzinfrastruktur arbeiten.

2026/06/04

Mehr anzeigen

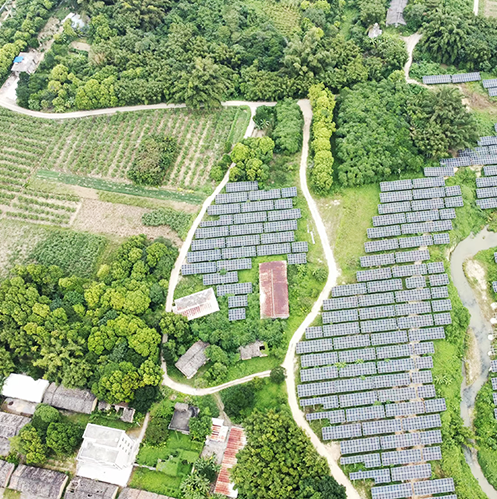

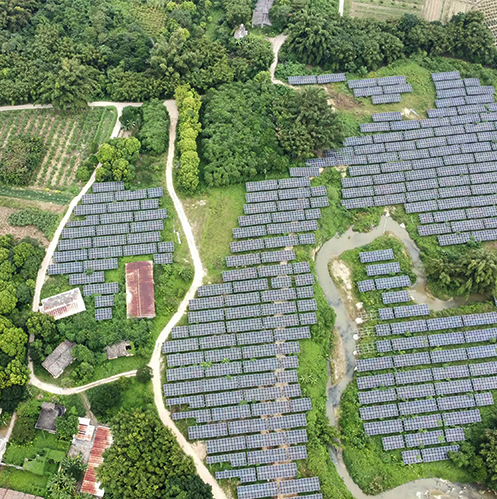

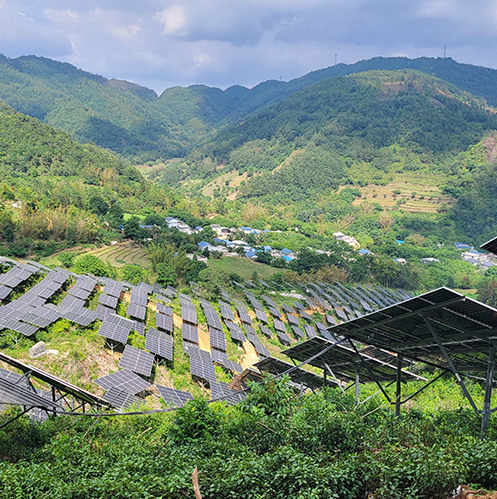

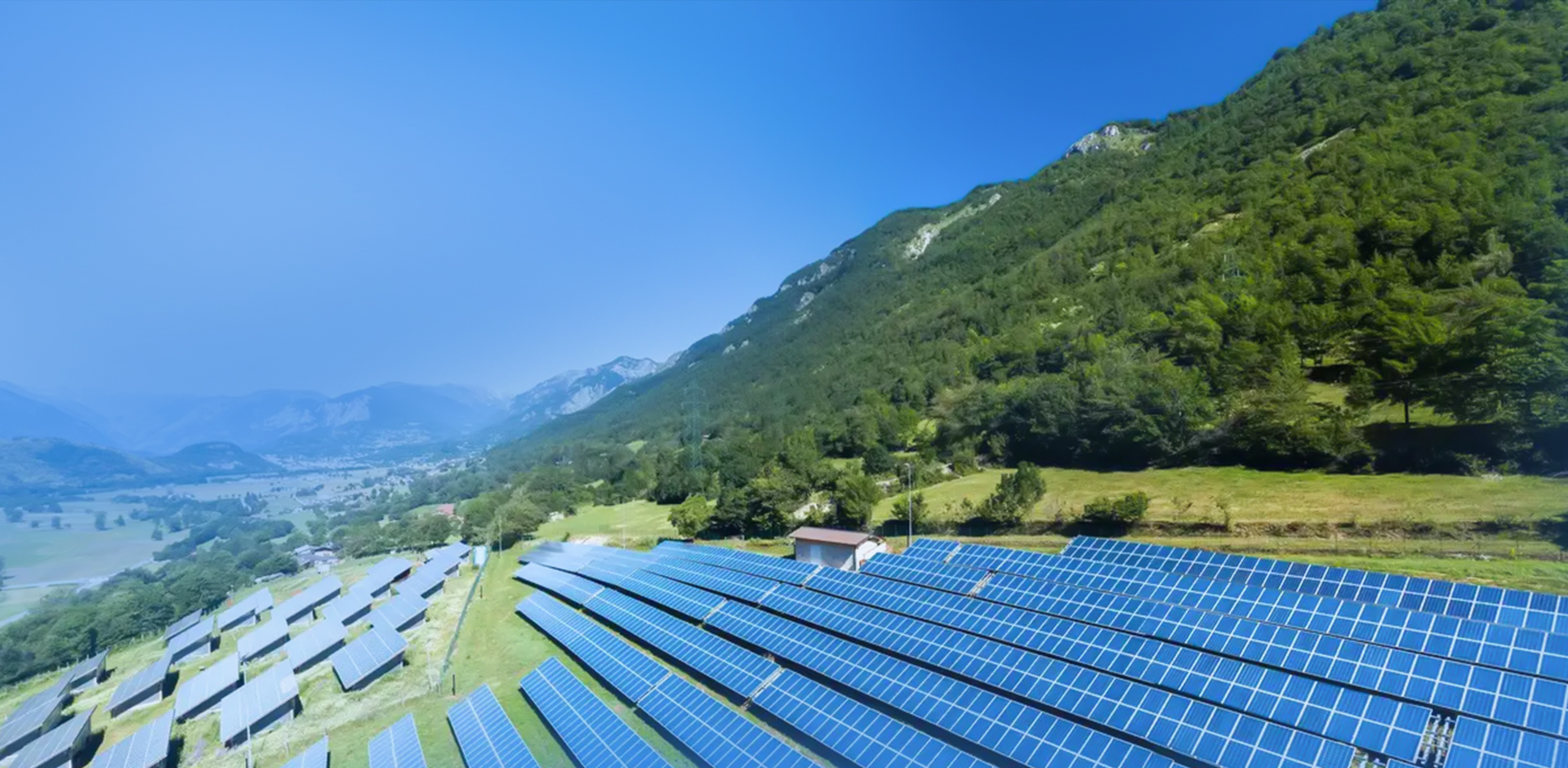

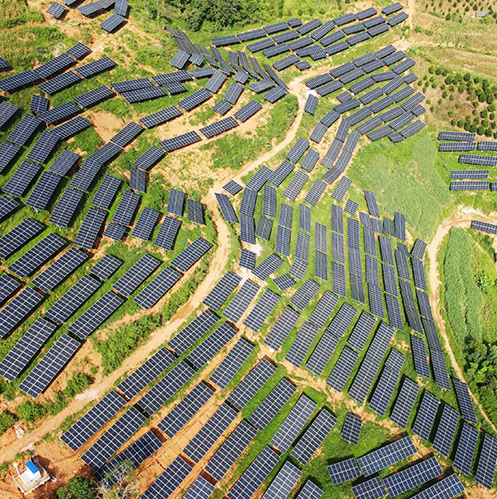

Berg-PV-Montagesysteme erweitern die Solarentwicklung in komplexem Gelände Die Berg-PV-Montagesystemtechnologie ist zu einer entscheidenden Lösung für Solarprojekte im Versorgungsmaßstab geworden, die in unebenen, erhöhten und geografisch schwierigen Umgebungen errichtet werden. Da die Flachlandressourcen in vielen Regionen immer knapper werden, wenden sich Solarentwickler Berggebieten zu, um die Kapazität für erneuerbare Energien zu erweitern und gleichzeitig die Landnutzung zu optimieren. Modern Berg-PV-Montagesysteme sind so konstruiert, dass sie die strukturelle Stabilität an steilen Hängen, felsigem Boden, unebenem Gelände und in Bereichen, die starkem Wind oder starker Schneelast ausgesetzt sind, aufrechterhalten. Fortschrittliche Konstruktionskonzepte ermöglichen es Photovoltaikanlagen heute, auch unter anspruchsvollen Umgebungsbedingungen eine langfristige Betriebssicherheit zu erreichen. Im Vergleich zu herkömmlichen bodenmontierten Solarsystemen, die auf flachem Land installiert werden, erfordern Berginstallationen eine ausgefeiltere Technik, flexible Fundamentstrategien und geländeadaptive Stützstrukturen. Allerdings bieten diese Systeme auch große Vorteile, darunter eine geringere Konkurrenz um landwirtschaftliche Flächen, eine verbesserte Flächeneffizienz und den Zugang zu großen unerschlossenen Installationsgebieten. Bei vielen groß angelegten Projekten im Bereich der erneuerbaren Energien können ordnungsgemäß konstruierte Berg-PV-Montagesysteme eine Betriebslebensdauer von mehr als 100 % gewährleisten 25 Jahre Gleichzeitig wird eine hohe Effizienz der Solarenergieerzeugung in schwierigen Landschaften unterstützt. Komplexes Gelände schafft einzigartige strukturelle Herausforderungen Bei Bergsolaranlagen gelten deutlich andere technische Bedingungen als bei herkömmlichen Photovoltaikprojekten auf ebenem Boden. Eine unebene Topographie wirkt sich auf jeden Aspekt der Systemplanung aus, einschließlich Strukturdesign, Lastverteilung, Installationslogistik und Wartungszugänglichkeit. Neigungsschwankungen erfordern eine flexible Tragwerksplanung Berghänge können innerhalb eines einzelnen Projektstandorts stark variieren. In einigen Gebieten können Steigungen unter 10 Grad auftreten, in anderen über 30 Grad. Flexible Montagestrukturen sind für die Anpassung an Höhenunterschiede unerlässlich, ohne die Ausrichtung der Paneele und die Laststabilität zu beeinträchtigen. Felsige Bodenverhältnisse erschweren den Bau des Fundaments In Berggebieten gibt es häufig flache Bodenschichten, freiliegende Felsformationen oder unebene geologische Bedingungen, die herkömmliche Rammmethoden einschränken. Ingenieure müssen die Tragfähigkeit des Bodens und die Stabilität des Fundaments sorgfältig bewerten, bevor mit der Installation begonnen wird. In großen Höhen ist die Windbelastung häufig höher In Bergregionen kann es zu stärkeren Windturbulenzen und stärkeren Windrichtungsschwankungen kommen. Strukturelle Montagesysteme müssen Auftriebskräften, Vibrationsbelastungen und langfristiger Ermüdung durch wiederholte Windlastzyklen standhalten. Das Schneelastmanagement ist in kalten Regionen von entscheidender Bedeutung An hochgelegenen Standorten kommt es häufig zu starken Schneeansammlungen. Die richtige Neigung der Paneele und die strukturelle Verstärkung tragen dazu bei, übermäßigen Schneedruck auf Photovoltaikmodule und Stützrahmen zu reduzieren. Große Umweltherausforderungen für Berg-PV-Montagesysteme Umweltfaktor Technische Auswirkungen Strukturelle Lösung Steile Hänge Ungleichmäßige Lastverteilung Verstellbare Stützstrukturen Felsiges Gelände Instabilität des Fundaments Maßgeschneiderte Verankerungssysteme Starke Winde Strukturelle Ermüdung Verstärkte Rahmenkonstruktion Schneeansammlung Übermäßige Belastung nach unten Höher tragende Konstruktionen Die Auswahl der Stiftung wirkt sich direkt auf die Langzeitstabilität aus Das Fundamentsystem ist eines der wichtigsten Elemente bei der Gestaltung von PV-Montagesystemen für Berge, da die Instabilität des Geländes die Lebensdauer der Struktur und die Sicherheitsleistung erheblich beeinträchtigen kann. Schraubfundamente verbessern die Installationsflexibilität Erdungsschrauben werden häufig bei Solarprojekten in den Bergen eingesetzt, da sie den Aushubaufwand minimieren und sich gut an unebene Geländebedingungen anpassen. Im Vergleich zu großen Betonfundamenten reduzieren diese Systeme auch die Umweltbelastung. Betonfundamente bieten eine hohe strukturelle Festigkeit In Regionen mit starkem Schneefall oder extremen Windlasten sorgen Stahlbetonfundamente für zusätzliche Stabilität. Allerdings können die Transport- und Baukosten in abgelegenen Berggebieten erheblich steigen. Felsverankerungssysteme unterstützen schwieriges Gelände Wenn die Bodentiefe nicht ausreicht, können Felsverankerungssysteme Montagestrukturen direkt im Grundgestein befestigen. Diese Systeme werden häufig in steilen und geologisch stabilen Bergregionen eingesetzt. Entwässerungsplanung schützt die Integrität der Stiftung Eine schlechte Entwässerung kann die Erosion beschleunigen und mit der Zeit Fundamente destabilisieren. Richtige Wassermanagementsysteme tragen dazu bei, Bodenbewegungen zu reduzieren und die strukturelle Zuverlässigkeit langfristig aufrechtzuerhalten. Die Materialauswahl beeinflusst die Haltbarkeit in rauen Außenumgebungen Berg-PV-Montagesysteme müssen langfristiger Einwirkung von ultravioletter Strahlung, Feuchtigkeit, Temperaturschwankungen, Winderosion und Korrosion standhalten. Daher spielt die Materialauswahl eine große Rolle für die Lebensdauer und den Wartungsbedarf des Systems. Verzinkter Stahl verbessert die Korrosionsbeständigkeit Üblicherweise wird feuerverzinkter Stahl verwendet, da er eine starke Tragfähigkeit und einen wirksamen Korrosionsschutz bietet. Die Dicke der Zinkbeschichtung wirkt sich direkt auf die Umweltbeständigkeit aus. Aluminiumlegierungen reduzieren das Strukturgewicht Montagekomponenten aus Aluminium reduzieren Transportschwierigkeiten und Installationsaufwand in abgelegenen Berggebieten. Leichte Materialien verringern auch die Anforderungen an die Fundamentlast. Hochfeste Verbindungselemente verhindern strukturelle Ermüdung Schrauben, Klemmen und Steckverbinder müssen trotz langfristiger Vibrationen und Temperaturschwankungen zuverlässig funktionieren. Hochfeste Befestigungssysteme verbessern die Bausicherheit und reduzieren die Wartungshäufigkeit. Gängige Materialien, die in Berg-PV-Montagesystemen verwendet werden Material Hauptvorteil Typische Anwendung Verzinkter Stahl Hohe Festigkeit Hauptunterstützungsstrukturen Aluminiumlegierung Leichtbauweise Schienen und Halterungen Edelstahl Korrosionsbeständigkeit Befestigungselemente und Anschlüsse Beton Unterstützung schwerer Lasten Fundamentsysteme Die Optimierung des Sonnenwinkels verbessert die Effizienz der Energieerzeugung Berggelände schafft sowohl Herausforderungen als auch Chancen für die Photovoltaik-Energieerzeugung. Die richtige Ausrichtung und Optimierung des Neigungswinkels haben erheblichen Einfluss auf die jährliche Energieproduktion. Die Hangausrichtung beeinflusst die Sonneneinstrahlung Südhanglagen sind in vielen Regionen einer stärkeren jährlichen Sonneneinstrahlung ausgesetzt und eignen sich daher hervorragend für Photovoltaikanlagen. Eine Schattierungsanalyse ist unerlässlich In Berggebieten kann es zu vorübergehender Verschattung durch umliegende Bergrücken, Vegetation oder Höhenunterschiede im Gelände kommen. Eine detaillierte Schattierungsanalyse hilft bei der Optimierung der Panelpositionierung. Einstellbare Montagesysteme verbessern die saisonale Effizienz Einige Berg-PV-Montagesysteme verfügen über einstellbare Neigungsstrukturen, die eine saisonale Winkeloptimierung ermöglichen, um die Sonneneinstrahlung das ganze Jahr über zu maximieren. Große Höhen können die Sonneneinstrahlung verbessern In bestimmten hochgelegenen Regionen sind die atmosphärischen Störungen geringer, was die Photovoltaik-Energieproduktion bei günstigen Wetterbedingungen verbessern kann. In Bergregionen ist die Installationslogistik anspruchsvoller Der Transport von Ausrüstung, Baumaterialien und Installationsmaschinen in Berggebiete führt häufig zu erheblicher logistischer Komplexität und Kostendruck. Die Zugänglichkeit der Straße beeinflusst die Baugeschwindigkeit Für abgelegene Bergstandorte sind möglicherweise temporäre Zufahrtsstraßen oder eine spezielle Transportplanung für die Lieferung schwerer Ausrüstung erforderlich. Modulare Strukturbauteile vereinfachen den Transport Vorgefertigte modulare Montagesysteme reduzieren die Komplexität der Montage vor Ort und verbessern die Installationseffizienz in schwierigem Gelände. Arbeitssicherheitsstandards werden wichtiger Steile Hänge und instabile Bodenverhältnisse erhöhen das Sicherheitsrisiko für Arbeiter während der Bauarbeiten. Absturzsicherungssysteme und Geländestabilisierungsmaßnahmen sind unerlässlich. Wetterbedingungen können den Bau verzögern Wetterbedingungen in den Bergen können sich schnell ändern und Auswirkungen auf die Installationspläne und die Betriebssicherheit während der Projekterstellung haben. Wartungsplanung schützt die Solarleistung langfristig Berg-PV-Montagesysteme erfordern eine strukturierte Wartungsplanung, um die strukturelle Integrität und Energieproduktionseffizienz langfristig aufrechtzuerhalten. Korrosionsinspektion verhindert strukturelle Schwächen Feuchtigkeit, Schnee und Temperaturschwankungen können die Korrosion exponierter Komponenten beschleunigen. Eine routinemäßige Inspektion hilft, frühe strukturelle Schäden zu erkennen. Eine Überwachung der Festigkeit der Verbindungselemente ist erforderlich Wiederholte Windlasten können mit der Zeit dazu führen, dass sich strukturelle Befestigungselemente allmählich lösen. Regelmäßige Drehmomentprüfungen verbessern die Betriebssicherheit. Vegetationsmanagement verbessert den Zugang zur Sonne Pflanzenwachstum in der Nähe von Photovoltaikanlagen kann die Verschattung verstärken und die Effizienz der Energieerzeugung verringern, wenn es nicht ordnungsgemäß kontrolliert wird. Entwässerungssysteme erfordern eine regelmäßige Inspektion Verstopfte Entwässerungskanäle können in Zeiten starker Regenfälle zur Erosion, zur Ansammlung von stehendem Wasser und zur Instabilität des Fundaments beitragen. Routinewartungsprioritäten für Berg-PV-Montagesysteme Wartungsbereich Inspektionsschwerpunkt Operativer Nutzen Strukturelle Rahmen Korrosion und Verformung Längere Lebensdauer Befestigungselemente Drehmomentstabilität Verbesserte Sicherheit Entwässerungssysteme Wasserdurchflusskontrolle Fundamentschutz Vegetationsgebiete Schattenprävention Höhere Energieausbeute Automatisierung und intelligente Überwachung verbessern die Systemzuverlässigkeit Digitale Überwachungstechnologie wird zunehmend in die Solarinfrastruktur von Versorgungsunternehmen integriert, um die Wartungseffizienz und Betriebszuverlässigkeit zu verbessern. Strukturüberwachungssensoren erkennen Spannungsänderungen Sensoren können Vibrationen, Verschiebungen und Lastschwankungen in Echtzeit verfolgen und so den Bedienern helfen, strukturelle Anomalien zu erkennen, bevor es zu ernsthaften Schäden kommt. Drohneninspektion verbessert die Wartungseffizienz Drohnenbasierte Inspektionen helfen dabei, die Ausrichtung von Paneelen, Strukturschäden, Vegetationswachstum und Schneeansammlungen in schwierigem Gelände zu bewerten. Wetterüberwachung unterstützt vorbeugende Wartung Mithilfe der Echtzeit-Wetteranalyse können sich Betreiber auf starke Windereignisse, Schneestürme und starke Regenfälle vorbereiten, die die strukturelle Sicherheit beeinträchtigen können. Vorausschauende Wartung reduziert Ausfallzeiten Datengesteuerte Wartungssysteme verbessern die langfristige Betriebsplanung und reduzieren unerwartete strukturelle Ausfälle in abgelegenen Berganlagen. Das weltweite Wachstum erneuerbarer Energien treibt weiterhin die Solarentwicklung in den Bergen voran Da die Länder die Infrastruktur für erneuerbare Energien weiter ausbauen, wird erwartet, dass Berg-PV-Montagesysteme eine immer wichtigere Rolle bei der Solarentwicklung im Versorgungsmaßstab spielen werden. Landknappheit, steigender Strombedarf und CO2-Reduktionsziele ermutigen Entwickler, komplexes Gelände zu nutzen, das bisher als ungeeignet für große Photovoltaikanlagen galt. Verbesserte Bautechnik, fortschrittliche korrosionsbeständige Materialien, intelligente Überwachungstechnologie und flexible Fundamentlösungen machen Bergsolarprojekte wirtschaftlicher und betriebssicherer als je zuvor. Zukünftige Innovationen werden sich wahrscheinlich auf leichtere Strukturmaterialien, automatisierte Installationssysteme, höheren Windwiderstand und eine verbesserte Geländeanpassungsfähigkeit konzentrieren. Angesichts der weiterhin steigenden weltweiten Investitionen in erneuerbare Energien wird davon ausgegangen, dass Berg-PV-Montagesysteme weiterhin eine Schlüsseltechnologie für den Ausbau der Solarstromerzeugungskapazität in geografisch schwierigen Regionen bleiben werden.
